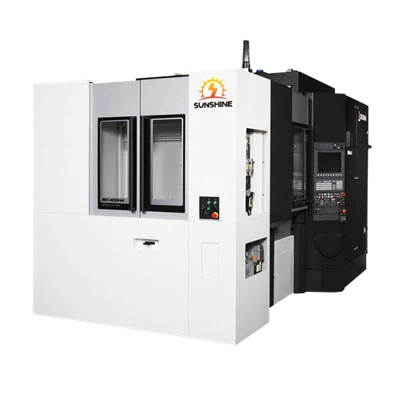

Многофункциональный интегрированный горизонтальный обрабатывающий центр

Настраиваемый

1 17

Обрабатывающий центр с горизонтальным фрезерным комплексом серии HMC Обрабатывающий центр с ЧПУ Колонна по оси Y: колонна рамной конструкции, образованная двумя стенками, с двумя боковыми стенками, расположенными в виде цельной сотовой формы, с высокой жесткостью на изгиб при кручении и двусторонне-симметричной структурой, обеспечивающей хорошие тепловые характеристики. стабильность.

Привод обрабатывающего центра для горизонтального фрезерования серии HMC: используется усовершенствованный серводвигатель подачи с большой инерцией для реализации трехосного привода подачи. Тайваньский шариковый винт высокой жесткости, в котором ось X/Z использует роликовую направляющую в качестве конструкции калибра проволоки, а ось Y имеет жесткую структуру в форме правила. Хорошая передача и высокая точность.

01.

Горизонтальные обрабатывающие центры, также известные как горизонтальные фрезерные центры, представляют собой процесс обработки, в котором вращающийся инструмент удаляет металл с заготовки. Горизонтальная обработка происходит на горизонтальном обрабатывающем центре (HMC) со шпинделем, параллельным земле. При горизонтальном шпинделе инструмент выдвигается со стороны держателя инструмента и режет боковую часть заготовки, в результате чего стружка падает со стола. Горизонтальные обрабатывающие центры также допускают интеграцию двойного устройства смены паллет, чтобы облегчить работу без присмотра и сократить время обработки детали.

02.

Хотя горизонтальные обрабатывающие центры различаются по размеру и мощности, каждый из них мы проектируем с учетом качества, надежности, простоты эксплуатации и безопасности. Кроме того, благодаря нашей философии производства по требованию, все горизонтальные обрабатывающие центры оснащены новейшими и самыми передовыми технологиями фрезерования, позволяющими повысить производительность и развивать ваш бизнес.
Независимо от того, требуется ли вам тяжелая или высокоскоростная обработка крупных или мелких деталей в условиях высокой или низкой производительности, мы предлагаем самый широкий в отрасли ассортимент горизонтальных обрабатывающих центров, чтобы гарантировать, что вы получите лучшее решение для ваших нужд при минимальной стоимости владения.

Модели	HMC1075	HMC1290	HMC1395	HMC1814	Инвертировать Т500	Инвертировать Т630
Размер стола (мм)	1300X600	1360X700	1400X700	2000X900	500*500	630*630
Максимально допустимая нагрузка (кг)	800	1000	1000	1600	600	950
Перемещение по оси X (мм)	1000	1200	1200	1800	600	1050
Перемещение по оси Y (мм)	750	800	800	1280	360	750
Перемещение по оси Z (мм)	800	700	750	900	450	900
Т-образный паз	5-18-105	5-18-122	5-18-122	5-22-165	-	-
Расстояние от торца шпинделя до рабочего стола (мм)	115-915	180-880	168-918	200-1100	150-850	-
Расстояние от центра шпинделя до направляющей поверхности оси Z (мм)	110-860	140-940	260-1060	140-1420	130-650	130-1030
Конус шпинделя	БТ50-150	БТ50-190	БТ50-190	БТ50-190	БТ40-150	БТ50-190
Скорость шпинделя (об/мин)	6000	6000	6000	6000	8000	6000
Быстрое перемещение X/Y/Z (м/мин)	20/12/20	20/12/20	20/12/20	18/12/18	20/12/20	20/12/20
Вес машины (кг)	8000	10000	10000	15000	8000	10000
Стандартная конфигурация	● FANUC Oi-MF PIUS ● 40 магазинов для цепных инструментов/30 магазинов для дисковых инструментов. ● Автоматический конвейер для стружки. ● Тайваньский шпиндель 6000 об/мин.
Необязательный	● Система ЧПУ SIEMENS, HNC ● Двухскоростная коробка передач немецкого производства ZF/итальянского производства BF. ● Внутренняя система охлаждения инструмента. ● Поворотный стол произвольной индексации.

Особенности горизонтальных обрабатывающих центров серии HMC

Станина, колонна, верстак, шпиндельная коробка и другие крупные детали горизонтального обрабатывающего центра изготовлены из фенольно-песчаного формования, высокопрочного чугуна, обладают хорошей жесткостью и стабильной точностью.

Серводвигатель переменного тока горизонтального обрабатывающего центра напрямую соединен с парой шариковых винтов через муфту, поэтому оси X, Y и Z могут перемещаться быстро.

По осям X, Y и Z горизонтального обрабатывающего центра используются высокоточные пары линейных роликовых направляющих, а установочная поверхность очищается вручную.

Высокоточный шариковый винт горизонтального обрабатывающего центра предварительно затянут сбоку, чтобы исключить потерю точности, вызванную тепловым расширением.

Шпиндель горизонтального обрабатывающего центра имеет двухточечную опору; передний и задний подшипники представляют собой высокоточные радиально-упорные шарикоподшипники.

Шпиндель горизонтального обрабатывающего центра имеет хорошую жесткость и высокую точность вращения; Подшипники шпинделя охлаждаются охлаждающим маслом коробки постоянной температуры, чтобы обеспечить надежность при работе на высоких скоростях.

Шпиндельная коробка горизонтального обрабатывающего центра приводится в движение непосредственно серводвигателем переменного тока с тормозом и имеет высокую точность позиционирования.

Поворотный стол горизонтального обрабатывающего центра приводится в движение серводвигателем переменного тока с гидравлическим тормозом.

Сервосистема обратной связи по осям X, Y, Z и B горизонтального обрабатывающего центра использует полузакрытое управление энкодером двигателя.

Двигатель шпинделя горизонтального обрабатывающего центра соединен со шпинделем синхронным ремнем после редуктора. Он имеет высокий крутящий момент на низкой скорости и высокую мощность на высокой скорости.
