Как использовать макросы в программировании Prototrak Lathe?
Будучи поставщиком токарных станков Prototrak, я воочию стал свидетелем преобразующей силы макросов в повышении эффективности и точности программирования токарного станка. Макросы, по сути, являются суб -программами, которые можно вызвать в рамках основной программы, предлагая способ автоматизировать повторяющиеся задачи, упростить сложные операции и адаптироваться к различным требованиям обработки. В этом блоге я поделюсь некоторыми пониманиями о том, как эффективно использовать макросы в программировании прототрак.
Понимание оснований макросов
Прежде чем углубляться в практическое применение макросов, важно понять, что они и как они работают. Макро в программировании токарного станка Prototrak представляет собой набор инструкций, хранящихся в качестве единого объекта. Эти инструкции могут включать в себя команды движения, изменения инструментов, регулировки скорости и другие операции, обычно используемые в обработке токарных станков.
Основным преимуществом использования макросов является то, что они уменьшают объем кода в основной программе. Вместо того, чтобы писать один и тот же набор инструкций несколько раз, вы можете просто вызвать макрос. Это не только экономит время, но и снижает шансы на ошибки. Например, если вам часто нужно выполнить определенную операцию по потоке, вы можете создать для него макрос. Затем, когда вам нужно запустить часть, вы просто называете макрос в своей основной программе.
Создание макросов
Чтобы создать макрос программирования Prototrak Rathe, вам сначала необходимо определить операции, которые вы хотите выполнить. Начните с определения повторяющихся задач в процессе обработки. Это может быть конкретная операция поворота, последовательность канавки или операция на лицевой стороне.
После того, как вы определили задачи, напишите код для каждой операции. Переказы Prototrak используют конкретный язык программирования, и вам нужно следовать его синтаксическим правилам. Например, при написании макроса для операции поворота вам необходимо указать скорость подачи, скорость шпинделя и глубину разреза.
Вот простой пример макроса для операции на лицо:
O1000 (макрос для операции на лицевой стороне) N10 G90 G20 (установить абсолютное программирование и дюймы) N20 T0101 (SELECT TOOL 1) N30 S1000 M03 (Spindle ON, 1000 об / мин) N40 G00 x1.5 Z0.1 (Rapid Move в исходное положение) N50 G01 Z0 F0.01 (FEED TO Z = 0) N50 Z01). M30 (конец программы)В этом примере макрос (O1000) выполняет основную операцию. Он устанавливает режим программирования, выбирает инструмент, запускает шпиндель, перемещает инструмент в исходную позицию, выполняет обрезку, убирает инструмент, а затем заканчивает программу.
Вызов макросов в основной программе
После того, как вы создали макрос, вы можете позвонить в свою основную программу. Чтобы вызвать макрос, вы используете команду M98, за которой следует номер макроса. Например, если вы хотите вызвать макрос для лица (O1000), который мы создали ранее, вы добавите следующую строку в свою основную программу:
M98 P1000Эта строка сообщает токарному токарни, чтобы выполнить макрос O1000. Вы можете позвонить в макрос несколько раз в основной программе, и вы также можете вызвать разные макросы в зависимости от требований к обработке.
Использование переменных в макросах
Переменные добавляют еще один уровень гибкости к макросам. Они позволяют вам создавать более общие макросы, которые можно скорректировать на основе различных размеров деталей или параметров обработки. В программировании токарного станка Prototrak переменные обозначены знаком #, за которым следует номер (например, #1, #2).
Например, допустим, вы хотите создать макрос для поворота цилиндрической части, но диаметр детали может варьироваться. Вы можете использовать переменную для представления диаметра. Вот как может выглядеть макрос:
O2000 (макрос для операции поворота с диаметром переменной) N10 G90 G20 (установить абсолютное программирование и дюймы) N20 T0101 (SELECT TOULL 1) N30 S1200 M03 (шпиндель на 1200 об / мин) N40#1 = 2,0 (установите начальный диаметр переменной) N50 g00 x [#1 + 0.1] Z0.1 (RAPID QUARE) N50 x [#1 + 0.1] Z0. - 0,2] Z - 1,0 F0.005 (операция поворота) N70 G00 Z0.1 (Rapid втягивание) N80 M30 (конец программы)В этом макросе переменная № 1 представляет диаметр детали. Вы можете изменить значение #1 в основной программе, прежде чем вызовать макрос адаптацию операции поворота к разным размерам.
Практические применения макросов
Макросы имеют многочисленные практические применения в программном программировании Prototrak. Одно распространенное приложение - партийное производство. Когда вы производите несколько частей с одинаковыми функциями, макросы могут значительно ускорить процесс программирования. Например, если вы делаете партию валов с определенным потоком и канавкой, вы можете создавать макросы для операций по потоке и канализации. Затем вы просто называете эти макросы в основной программе для каждой части, сокращая время программирования для каждой отдельной части.
Другое приложение находится в сложных операциях обработки. Например, при обработке деталей с нерегулярными формами вы можете разбить операцию на более мелкие, более управляемые шаги и создать макросы для каждого шага. Это делает общий процесс программирования более организованным и проще в управлении.
Связанные продукты
Мы также предлагаем широкий спектр качественных токарных станков, которые могут работать в тандеме с прототрическим программированием. Например, нашДвойной колонна с ЧПУ.является мощной машиной, подходящей для тяжелой - обязательственной обработки. Он может быть запрограммирован с использованием макросов Prototrak для выполнения сложных поворотных, скучных и обработанных операций.
НашГидравлический патрон механический трансмиссия с ЧПУ вертикальный токарэто еще один отличный вариант. Благодаря своей продвинутой системе гидравлических патронов она обеспечивает отличную силу зажима и может быть запрограммирована с макросами для эффективной и точной обработки.

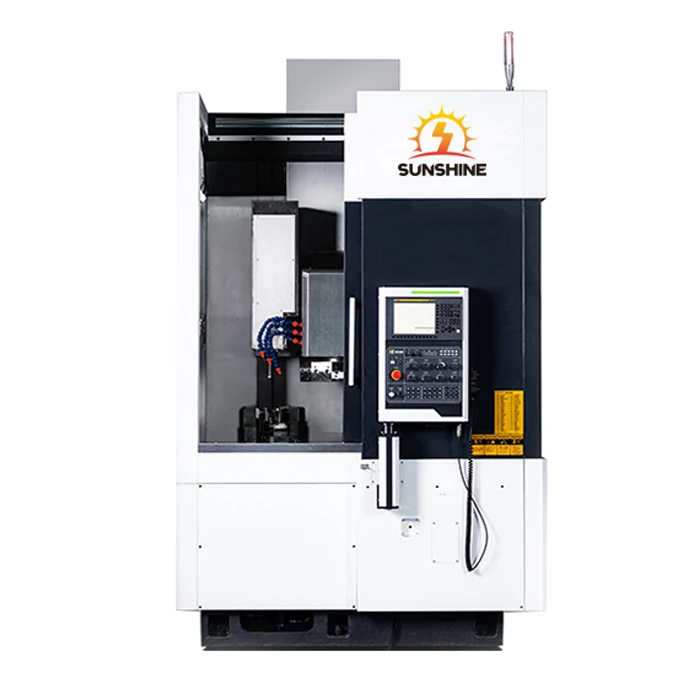

Если вы находитесь на рынке для токарного станка, специально предназначенной для обработки тормозных центров, нашаТормозный хаб с ЧПУ вертикальный токарный станокэто топ - выбор. Он может быть запрограммирован с использованием макросов Prototrak для обеспечения высокой скорости и точной обработки тормозных концентраторов.
Заключение
Макросы являются мощным инструментом в программировании токарного станка Prototrak. Они предлагают способ автоматизировать повторяющиеся задачи, упростить сложные операции и повысить эффективность процесса обработки. Понимая, как создавать, звонить и использовать переменные в макросах, вы можете в полной мере воспользоваться их возможностями.
Если вы заинтересованы в том, чтобы узнать больше о прототрелах или у вас есть какие -либо вопросы о программировании макросов, мы здесь, чтобы помочь. Свяжитесь с нами, чтобы начать обсуждение ваших конкретных требований и того, как наши продукты могут удовлетворить ваши потребности. Независимо от того, являетесь ли вы небольшим масштабным мастерской или крупномасштабной производственной установкой, наши прототраки и опыт программирования могут помочь вам добиться лучших результатов в ваших операциях на обработке.
